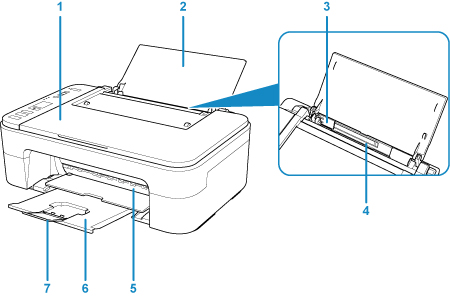

正面圖
- (1) 文件蓋板
- 開啟以在原稿玻璃上放置原稿。
- (2) 托紙架
- 開啟以在後端托盤中載入紙張。
- (3) 紙張導引器
- 對齊紙疊的左側。
- (4) 後端托盤
-
在這裡載入紙張。 可以同時載入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。
- (5) 蓋板
- 開啟以更換FINE 墨水匣或取出印表機內的夾紙。
- (6) 出紙托盤
- 輸出已列印的紙張。 列印前將其拉出。
- (7) 出紙托盤擴展架
- 拉出以承托輸出紙張。 列印時對其進行擴展。

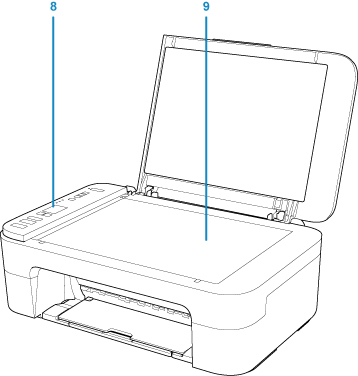

- (8) 操作面板
-
用以變更印表機設定或操作印表機。
- (9) 原稿玻璃
- 在此處放置原稿。
